i5M8.4 ఫైవ్-యాక్సిస్ లింకేజ్ హై-ఎండ్ వెర్షన్ 20220623
| అంశం | యూనిట్ ధర (డాలర్లు) | క్యూటీ. | మొత్తం (డాలర్లు) | వ్యాఖ్యలు |
| I5M8.4 ఫైవ్-యాక్సిస్ మ్యాచింగ్ సెంటర్ (ఫైవ్-యాక్సిస్ లింకేజ్ హై-ఎండ్ వెర్షన్) | $132,812.00 | 1 సెట్ | $132,812.00 | i5 CNC సిస్టమ్, BT40 12000rpm |
| మొత్తం FOB ధర | $132,812.00 | |||
| డెలివరీ సమయం | అందుబాటులో ఉంది. | |||
| చెల్లింపు | ముందుగా 30% T/T, డెలివరీకి ముందు 70% T/T చెల్లించబడుతుంది. | |||
| ప్యాక్ing&షిప్మెంట్ | యంత్రం ప్రామాణిక ఎగుమతి ప్యాకేజింగ్‌తో ప్యాక్ చేయబడుతుంది. | |||
| చెల్లుబాటు | 30 రోజులలోపు. | |||

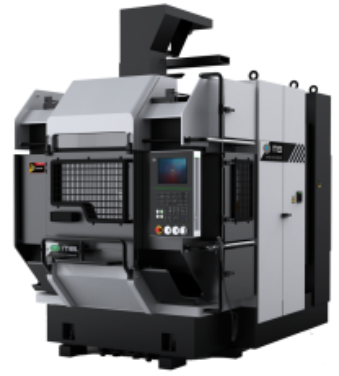

ఫైవ్-యాక్సిస్ వర్టికల్ మ్యాచింగ్ సెంటర్
i5M8.4 ఇంటెలిజెంట్ మల్టీ-యాక్సిస్ వర్టికల్ మ్యాచింగ్ సెంటర్ అనేది హై-స్పీడ్ ఫైవ్-యాక్సిస్ మ్యాచింగ్ సెంటర్, ఇది వాల్వ్ బాడీ, థిన్-వాల్డ్, షెల్ మరియు ఫ్రేమ్ పార్ట్‌ల యొక్క సౌకర్యవంతమైన మరియు సమర్థవంతమైన మ్యాచింగ్ కోసం ఉపయోగించబడుతుంది.ఈ యంత్రం ప్రామాణికంగా డబుల్-యాక్సిస్ టర్న్ టేబుల్‌తో అమర్చబడి ఉంటుంది మరియు వర్క్‌పీస్ హై-స్పీడ్ మిల్లింగ్, బోరింగ్, డ్రిల్లింగ్, రీమింగ్ మరియు ఒక బిగింపు తర్వాత బహుళ ప్లేన్‌లపై ట్యాప్ చేయడం వంటి వివిధ ప్రాసెసింగ్ విధానాలను స్వయంచాలకంగా మరియు నిరంతరంగా పూర్తి చేయగలదు.

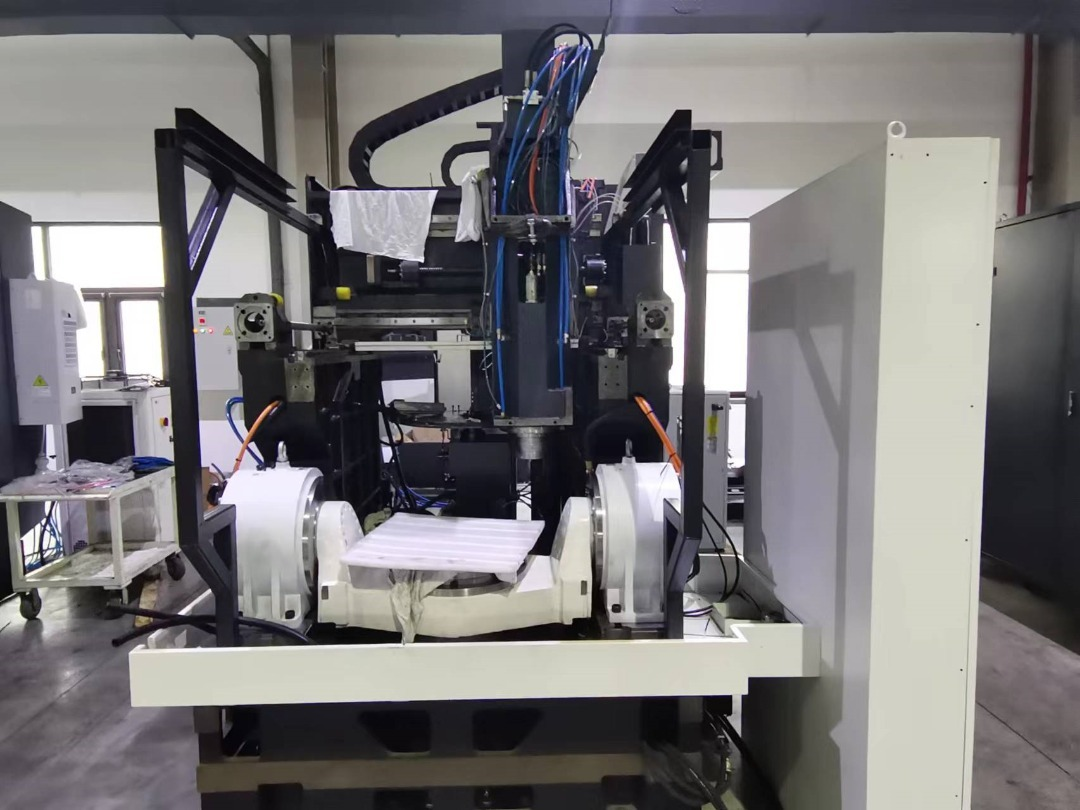

మొత్తం యంత్రం క్రేన్ మూవింగ్ బీమ్ నిర్మాణాన్ని అవలంబిస్తుంది, హై-స్పీడ్ డైరెక్ట్-డ్రైవ్ ఎలక్ట్రిక్ స్పిండిల్‌ను స్వీకరిస్తుంది మరియు లీనియర్ యాక్సిస్ డైరెక్ట్ మోటారు కనెక్షన్‌ను స్వీకరిస్తుంది, ఇది అధిక వేగం, అధిక త్వరణం మరియు అధిక దృఢత్వం వంటి లక్షణాలను కలిగి ఉంటుంది.ఫైవ్-యాక్సిస్ టర్న్ టేబుల్ అధునాతన డైరెక్ట్-డ్రైవ్ టార్క్ మోటారును స్వీకరించింది, ఇది అధిక స్థాన ఖచ్చితత్వం మరియు డైనమిక్ పనితీరును కలిగి ఉంటుంది.ఇది యూనిట్ సమయంలో హై-స్పీడ్ కట్టింగ్ పనితీరును కలిగి ఉండటమే కాకుండా, ప్రాసెస్ చేయబడిన భాగాలను అధిక ఖచ్చితత్వం మరియు అధిక ఉపరితల కరుకుదనాన్ని పొందేందుకు వీలు కల్పిస్తుంది.ఫంక్షన్ 5-యాక్సిస్ లింకేజీకి సెట్ చేయబడింది, అంటే X, Y, Z, A మరియు C అక్షాలు మాత్రమే మ్యాచింగ్ ప్రక్రియలో కత్తిరించడానికి లింక్ చేయబడతాయి.
i5 సిస్టమ్ ఫీచర్లు
i5 అంటే (పరిశ్రమ, సమాచారం, ఇంటర్నెట్, ఇంటిగ్రేట్, ఇంటెలిజెంట్),
i5 అంటే (పరిశ్రమ, సమాచారం, ఇంటర్నెట్, ఇంటిగ్రేట్, ఇంటెలిజెంట్),
పారిశ్రామికీకరణ, ఇన్ఫర్మేటైజేషన్, నెట్‌వర్కింగ్, ఇంటిగ్రేషన్ మరియు ఇంటెలిజెన్స్ యొక్క ప్రభావవంతమైన ఏకీకరణ.సిస్టమ్ లోపం పరిహార సాంకేతికత ముందుంది మరియు నియంత్రణ ఖచ్చితత్వం నానోమీటర్ స్థాయికి చేరుకుంటుంది.i5 సిస్టమ్‌ని ఉపయోగించే మెషిన్ టూల్ ఉత్పత్తులు గ్రేటింగ్ స్కేల్ ఫీడ్‌బ్యాక్ అవసరం లేకుండా పరిహారం ఆప్టిమైజేషన్ ద్వారా 3μm సాధించవచ్చు.
అధునాతన మోషన్ కంట్రోల్ అంతర్లీన సాంకేతికత మరియు నెట్‌వర్క్ టెక్నాలజీ ఆధారంగా, i5 సిస్టమ్ ఇంటర్నెట్ ఆధారిత ఇంటెలిజెంట్ టెర్మినల్‌కు జన్మనిస్తుంది, ఇది ఇంటెలిజెంట్ ఆపరేషన్, ఇంటెలిజెంట్ ప్రోగ్రామింగ్, ఇంటెలిజెంట్ మెయింటెనెన్స్ మరియు ఇంటెలిజెంట్ మేనేజ్‌మెంట్:
ఇంటెలిజెంట్ ఆపరేషన్: గ్రాఫిక్స్ గైడెన్స్, ఆటోమేటిక్ మోడ్ మ్యాచింగ్, పూర్తి టచ్ స్క్రీన్ ఇంటరాక్షన్ మరియు ఇతర టెక్నాలజీల ద్వారా సరళీకృత వినియోగదారు ఆపరేషన్, వినియోగదారులను “ఒక కీతో నేరుగా వెళ్లడానికి” అనుమతిస్తుంది;CNC సిస్టమ్‌లో అనుసంధానించబడిన ఇంటర్‌ఫేస్ అనుకూలీకరణ ఫంక్షన్ వినియోగదారు అవసరాలకు అనుగుణంగా వివిధ ఇంటర్‌ఫేస్‌లను అనుకూలీకరించవచ్చు మరియు త్వరగా మారవచ్చు.

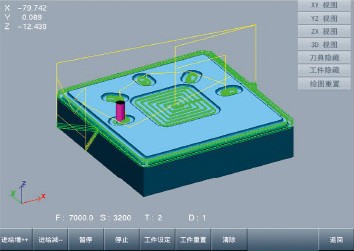

ఇంటెలిజెంట్ ప్రోగ్రామింగ్: గ్రాఫికల్ ఇంటర్‌ఫేస్‌ని ఉపయోగించడం ద్వారా చక్రం యొక్క ప్రోగ్రామింగ్‌ను పూర్తి చేయవచ్చు;సిస్టమ్ 3D అనుకరణ పనితీరును కలిగి ఉంది మరియు ప్రాసెసింగ్ సమయంలో పథం యొక్క ప్రివ్యూకి మద్దతు ఇస్తుంది.అదే సమయంలో, సిస్టమ్ ఎంపిక పద్ధతి ద్వారా వినియోగదారుకు పారామితులను కత్తిరించడాన్ని సిఫారసు చేయవచ్చు, కార్మికులపై భారాన్ని తగ్గిస్తుంది.ప్రక్రియ అవసరాలు.

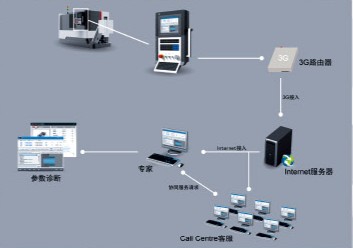

ఇంటెలిజెంట్ మెయింటెనెన్స్: గ్రాఫిక్ డయాగ్నసిస్ మరియు రిమోట్ డయాగ్నసిస్ ఫంక్షన్ల ద్వారా, ఇది వినియోగదారులకు లోపాలను త్వరగా కనుగొని తొలగించడంలో సహాయపడుతుంది, నిర్వహణ సిబ్బందికి నైపుణ్యం అవసరాలను తగ్గిస్తుంది మరియు వినియోగదారు పనికిరాని సమయాన్ని తగ్గిస్తుంది;మరియు తాజా సాంకేతికత సమకాలీకరణతో మెషిన్ టూల్‌ను తాజాగా ఉంచడానికి సిస్టమ్ సులభంగా మరియు త్వరగా నవీకరించబడుతుంది మరియు అప్‌గ్రేడ్ చేయబడుతుంది.

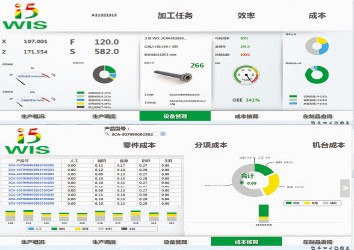

ఇంటెలిజెంట్ మేనేజ్‌మెంట్: ఇది ఇంటర్నెట్ ఆధారిత పరికరాల ప్రశ్న ఫంక్షన్‌ను అందిస్తుంది మరియు బ్రౌజర్ ద్వారా మెషిన్ టూల్ ప్రాసెసింగ్ స్థితి, ఆర్డర్ పూర్తి మరియు ఇతర సమాచారాన్ని పర్యవేక్షించడానికి, నిర్వహించడానికి మరియు విశ్లేషించడానికి క్లౌడ్ మేనేజ్‌మెంట్ మోడ్‌ను ఉపయోగించవచ్చు.

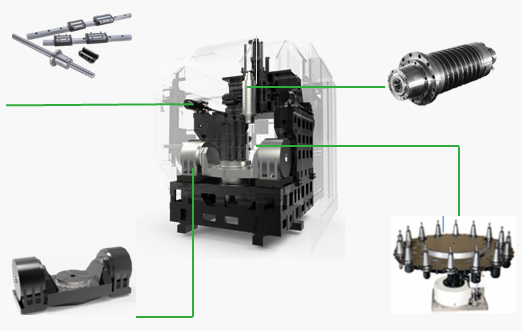

గ్యాప్‌లెస్ ట్రాన్స్మిషన్, కచ్చితమైన పొజిషనింగ్, తక్కువ డైనమిక్ మరియు స్టాటిక్ ఫ్రిక్షన్, అధిక సున్నితత్వం, అధిక వేగంతో తక్కువ వైబ్రేషన్, తక్కువ వేగంతో క్రాల్ చేయడం లేదు, అధిక పొజిషనింగ్ ఖచ్చితత్వం మరియు 30/30/30మీ/నిమి వరకు వేగవంతమైన ప్రయాణ వేగం
సౌకర్యవంతమైన మరియు శక్తివంతమైన హై-స్పీడ్ మిల్లింగ్ మోటరైజ్డ్ స్పిండిల్ గరిష్ట వేగం 12000r/min, గరిష్ట శక్తి 15kw, గరిష్ట టార్క్ 96Nm మరియు BT40 టూల్ ఇంటర్‌ఫేస్‌తో డైరెక్ట్ డ్రైవ్ టెక్నాలజీని స్వీకరించింది.
హై-టార్క్ మరియు హై-ప్రెసిషన్ క్రాడిల్-టైప్ టర్న్ టేబుల్, గరిష్ట A/C వేగం 50r/నిమి, A-యాక్సిస్ భ్రమణ పరిధి ±120°, C-యాక్సిస్ భ్రమణ పరిధి nX360°, A/C యాక్సిస్ పొజిషనింగ్ ఖచ్చితత్వం 10″, మరియు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం 6″.
తైవాన్ జెన్‌షాంగ్ నుండి బకెట్ టోపీ-రకం టూల్ మ్యాగజైన్ స్వీకరించబడింది, ఇది 20 సాధనాలను లోడ్ చేయగలదు.మోటారు ఇండెక్సింగ్‌ను నడుపుతుంది, ఇది అధిక వేగంతో మరియు శబ్దం లేకుండా నడుస్తుంది.కుదురు సాధనాన్ని గ్రహిస్తుంది మరియు సాధనాన్ని మార్చే ప్రక్రియ వేగంగా మరియు ఖచ్చితమైనది.
యంత్రం పని పరిస్థితులు
యంత్రం దిగువ పేర్కొన్న వాస్తవ వాతావరణంలో మరియు ఆపరేటింగ్ పరిస్థితులలో ఉపయోగించడానికి అనుకూలంగా ఉండాలి:
Øవిద్యుత్ సరఫరా: 380V±10% 50HZ±1% త్రీ-ఫేజ్ AC
Øఉపయోగించే ఉష్ణోగ్రత: 5℃～40℃
Øఉత్తమ ఉష్ణోగ్రత వాతావరణం: 15℃～25℃
Ø సాపేక్ష ఆర్ద్రత: 40-75%
Øఎయిర్ సోర్స్ ప్రెజర్: 0.5～0.7MPa
Øవాయు ప్రవాహం: 350L/నిమి
ప్రధాన పరామితి
| అంశం | i5M8.4 | యూనిట్ | ||||
| పని పట్టిక | వర్క్ టేబుల్ పరిమాణం | φ400 | mm | |||
| అనుమతించదగిన గరిష్ట లోడ్ | 300 | kg | ||||
| T-స్లాట్ పరిమాణం | 14×8 | Mmxpics | ||||
| ప్రాసెసింగ్ పరిధి | స్కేట్‌బోర్డ్ మాక్స్ ట్రావెల్ - X యాక్సిస్ | 600 | mm | |||
| పుంజం యొక్క గరిష్ట ప్రయాణం - Y అక్షం | 500 | mm | ||||
| స్పిండిల్ మాక్స్ ట్రావెల్ - Z యాక్సిస్ | 450 | mm | ||||
| స్పిండిల్ ఎండ్ ఫేస్ నుండి వర్క్ టేబుల్‌కి దూరం | గరిష్టంగా | 530 | mm | |||
| కనీస | 80 | mm | ||||
| A-యాక్సిస్ ప్రయాణం | ±120 | ° | ||||
| సి-యాక్సిస్ ప్రయాణం | nx360 | ° | ||||
| కుదురు | కోన్ రంధ్రం | BT40 | ||||
| విప్లవాల గరిష్ట సంఖ్య | 12000 | r/min | ||||
| అవుట్‌పుట్ టార్క్ (100%/40%) | 70/96 | Nm | ||||
| స్పిండిల్ మోటార్ పవర్ (100%/40%) | 11/15 | KW | ||||
| స్పిండిల్ ట్రాన్స్మిషన్ మోడ్ | విద్యుత్ కుదురు | |||||
| సాధనం | షాంక్ మోడల్ | BT40 | ||||
| ఫీడ్ | త్వరగా తరలించు | X అక్షం | 30 | m/min | ||
| Y అక్షం | 30 | |||||
| Z అక్షం | 30 | |||||
| త్రీ-యాక్సిస్ డ్రైవ్ మోటార్ పవర్ (X/Y/Z) | 3.6/3.6/5.8 | KW | ||||
| ఫీడ్ రేటు | 20 | m/min | ||||
| సాధన పత్రిక | టూల్ మ్యాగజైన్ ఫారమ్ | టోపీ శైలి | ||||
| సాధనం ఎంపిక పద్ధతి | స్పిండిల్ తీయండి | |||||
| టూల్ మ్యాగజైన్ సామర్థ్యం | 20 | ముక్క | ||||
| గరిష్ట సాధనం పొడవు | 250 | mm | ||||
| గరిష్ట సాధనం బరువు | 7 | kg | ||||
| గరిష్ట కట్టర్ హెడ్ వ్యాసం | సాధనాలతో నిండి ఉంది | φ115 | mm | |||
| పక్కనే ఉన్న ఖాళీ సాధనం | φ130 | mm | ||||
| సాధనం మార్పు సమయం (①) | 6-8 | s | ||||
| స్థాన ఖచ్చితత్వం | X అక్షం | 0.008 | mm | |||
| Y అక్షం | 0.008 | mm | ||||
| Z అక్షం | 0.008 | mm | ||||
| A-యాక్సిస్ | 10 | సెక | ||||
| సి అక్షం | 10 | సెక | ||||
| పునరావృత స్థాన ఖచ్చితత్వం | X అక్షం | 0.005 | mm | |||
| Y అక్షం | 0.005 | mm | ||||
| Z అక్షం | 0.005 | mm | ||||
| A-యాక్సిస్ | 6 | సెక | ||||
| సి అక్షం | 6 | సెక | ||||
| యంత్ర పరిమాణం | 1830×3800×3050 | mm | ||||
| యంత్ర బరువు | 6700 | kg | ||||
కాన్ఫిగరేషన్ జాబితా
ప్రామాణికం
| 1 | i5 CNC సిస్టమ్ | 10 | ఊయల టర్న్టబుల్ |
| 2 | 20 టోపీ ఆకారపు కత్తి పత్రికలు | 11 | కేంద్రీకృత ఆటోమేటిక్ ఫీడింగ్ లూబ్రికేషన్ సిస్టమ్ |
| 3 | మెషిన్ టూల్ లైటింగ్ వర్క్ లైట్స్ | 12 | పూర్తి రక్షణ |
| 4 | స్పిండిల్ టేపర్ హోల్ క్లీన్ ఎయిర్ | 13 | మూడు రంగుల హెచ్చరిక కాంతి |
| 5 | క్లీన్ ఎయిర్ గన్ | 14 | వాతానుకూలీన యంత్రము |
| 6 | చిప్ ద్రవ వ్యవస్థ | 15 | చైన్ చిప్ కన్వేయర్ |
| 7 | 12" కలర్ టచ్ స్క్రీన్ డిస్ప్లే | 16 | స్పిండిల్ టేపర్ రంధ్రం: BT40 7/24 |
| 8 | యాదృచ్ఛిక సాంకేతిక ఫైల్ | 17 | ఫౌండేషన్ మెత్తలు మరియు సర్దుబాటు బోల్ట్‌లు |
| 9 | 12000rpm కుదురు | 18 | మెషిన్ mattress ఇనుము |
| 19 | ఒక యంత్ర సూచనల మాన్యువల్ (నిర్మాణ రేఖాచిత్రం, మెషిన్ ప్రదర్శన రేఖాచిత్రం, పునాది రేఖాచిత్రం మొదలైనవి) | 20 | ఒక విద్యుత్ సూచన మాన్యువల్ (ఎలక్ట్రికల్ స్కీమాటిక్ రేఖాచిత్రం మరియు వైరింగ్ రేఖాచిత్రంతో సహా) |
| 21 | మరమ్మత్తు భాగాల జాబితా | 22 | అనుగుణ్యత యొక్క సర్టిఫికేట్ |
| 23 | ప్యాకింగ్ జాబితా యొక్క ఒక కాపీ |
| నం. | అంశం | బ్రాండ్ |
| 1 | విద్యుత్ కుదురు | CTB |
| 2 | ఊయల టర్న్ టేబుల్ | CTB |
| 3 | స్క్రూ బేరింగ్ | NTN/NSK |
| 4 | లీనియర్ గైడ్స్ | THK |
| 5 | సాధన పత్రిక | తైవాన్ |
| 6 | శీతలీకరణ పంపు | కొరియా |
| 7 | సరళత పంపు | చైనా |
| 8 | బాల్ స్క్రూ | THK |
| 9 | వాయు ట్రిపుల్ | SMC |
| 10 | ప్రధాన పవర్ స్విచ్ | సిమెన్స్ |
| 11 | సంప్రదించేవాడు | సిమెన్స్ |
| 12 | రిలే | OMPON |

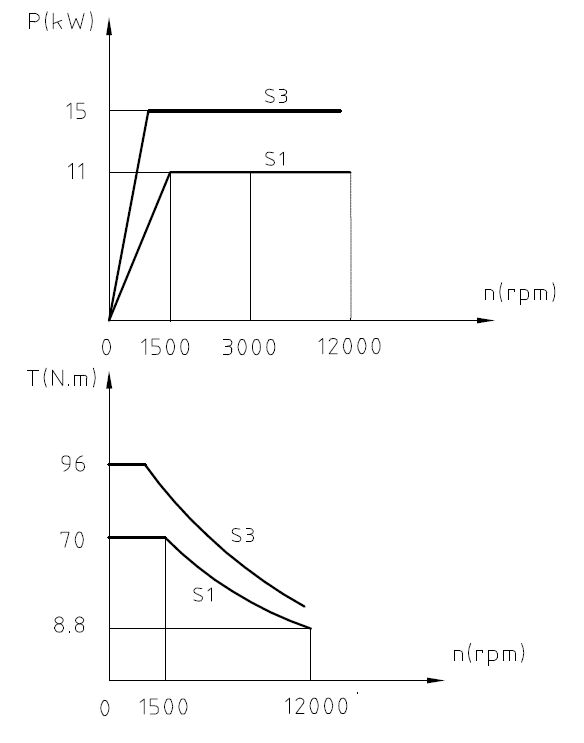

స్పిండిల్ మోటార్ పవర్ టార్క్ రేఖాచిత్రం
ప్రాసెసింగ్ పరిధి
యంత్ర కొలతలు మరియు లేఅవుట్
